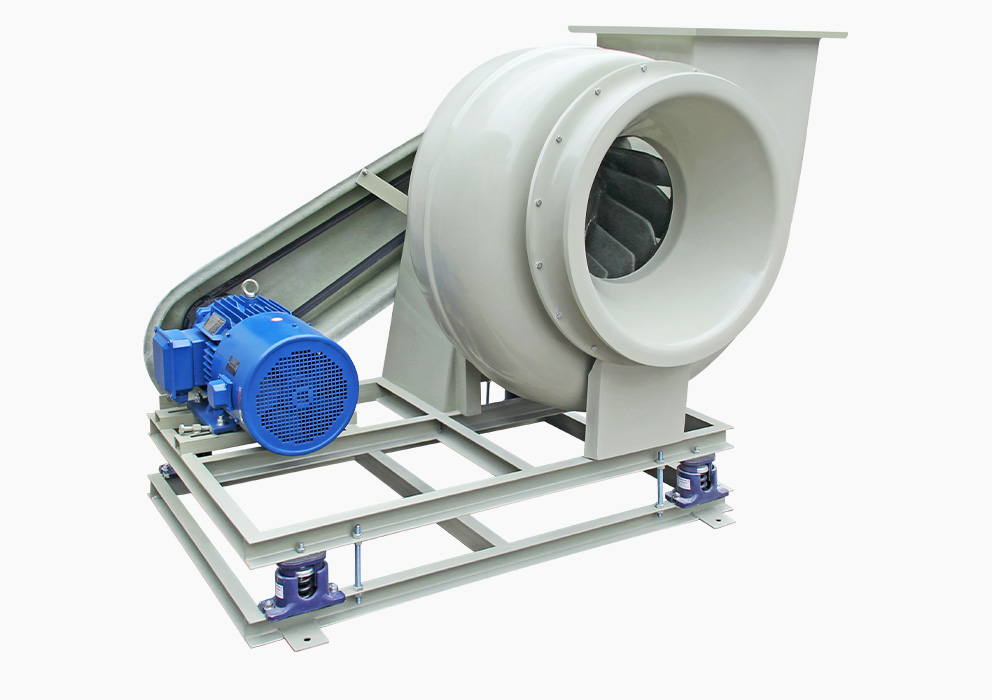

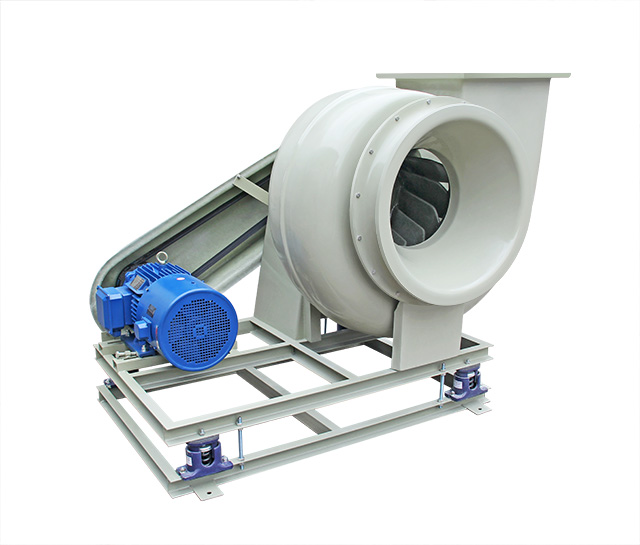

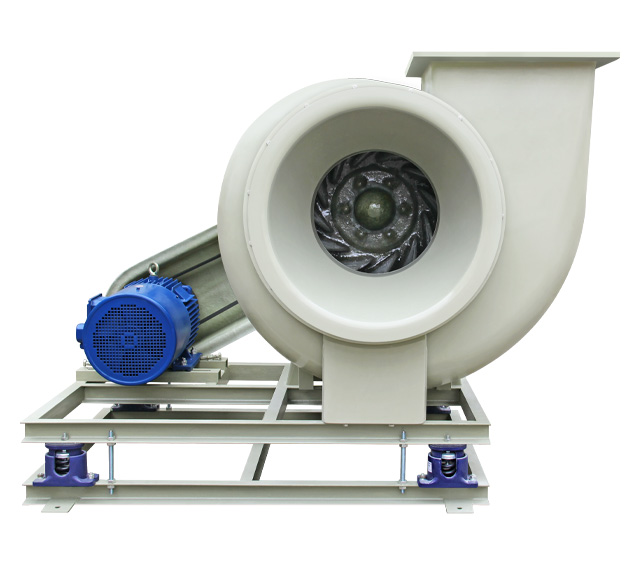

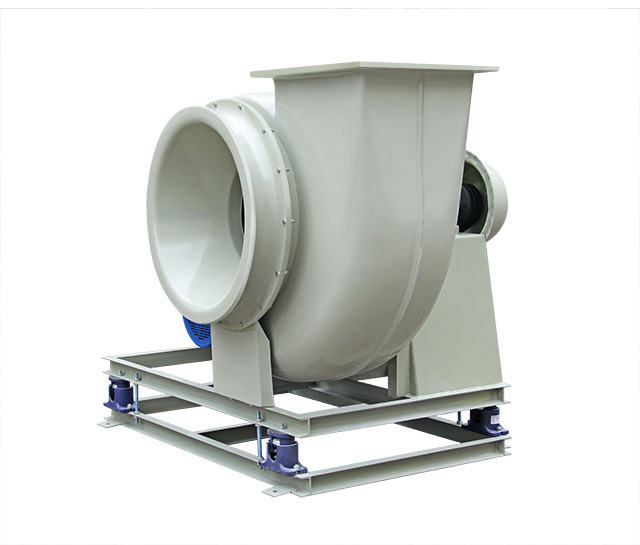

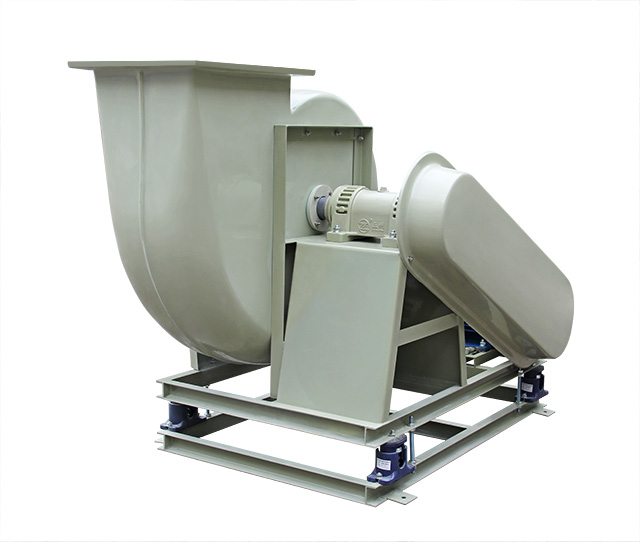

F4-72 方口 C 式
F4-72 型系列玻璃鋼離心通風機的出風口為方形，又稱為方口風機。
該系列風機傳動常用有A、C、D式，F4-72 C式又稱方口C式機，就是葉輪用電機經油冷座帶動。
|

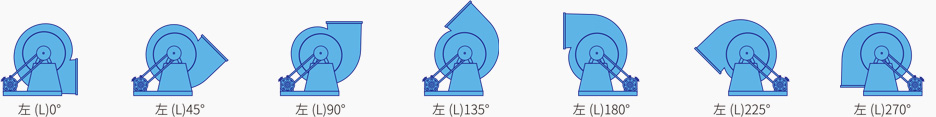

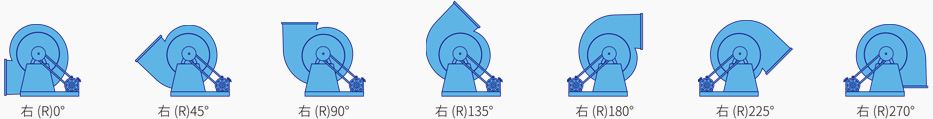

機型圖樣 Machine Pattern |
機號 Size |
功率 (kw) |
轉速 (r/min) |
流量 (m3/h) |
全壓 (Pa) |
|
12號以下C式機型
|
3.6C | 2.2 | 1450 | 1470~2710 | 401~274 |
| 3 | 2300 | 1983~4893 | 1253~865 | ||
| 4 | 2900 | 2664~5268 | 1617~1068 | ||
| 4C | 2 | 1450 | 1978~3957 | 506~321 | |
| 3 | 2500 | 3411~6822 | 1503~955 | ||
| 5.5 | 2900 | 3957~7913 | 2022~1285 | ||
| 4.5C | 3 | 1450 | 2817~5634 | 640~407 | |
| 5.5 | 2000 | 3885~7771 | 1217~774 | ||
| 7.5 | 2900 | 5634~11267 | 2560~1626 | ||
| 5C | 3 | 1450 | 4321~7312 | 790~502 | |
| 5.5 | 1800 | 4678~9654 | 1217~774 | ||
| 7.5 | 2100 | 5596~11192 | 1657~1053 | ||
| 11 | 2400 | 6123~13501 | 2450~1787 | ||
| 15 | 2900 | 7728~15456 | 3160~2008 | ||
| 6C | 4 | 1450 | 6677~13354 | 1138~623 | |
| 5.5 | 1600 | 7368~14735 | 1385~780 | ||
| 7.5 | 1800 | 8289~16577 | 1753~1012 | ||
| 11 | 2000 | 9210~18419 | 2164~1375 | ||
| 7C | 5.5 | 1120 | 8190~16380 | 924~587 | |
| 7.5 | 1250 | 9140~18281 | 1151~731 | ||
| 11 | 1450 | 10603~21206 | 1548~984 | ||
| 15 | 1600 | 11700~23399 | 1885~1198 | ||
| 18.5 | 1800 | 13162~26324 | 2386~1516 | ||
| 8C | 7.5 | 1120 | 12225~24450 | 1207~767 | |
| 11 | 1250 | 13644~27288 | 1503~955 | ||
| 15 | 1450 | 15827~31654 | 2022~1285 | ||
| 18.5 | 1450 | 15827~31654 | 2022~1285 | ||
| 22 | 1600 | 17464~34928 | 2462~1565 | ||
| 30 | 1800 | 19647~39294 | 3117~1980 | ||
| 10C | 11 | 800 | 22312~31230 | 975~771 | |
| 15 | 900 | 25101~35134 | 1234~975 | ||
| 18.5 | 1000 | 27890~39038 | 1523~1204 | ||
| 22 | 1000 | 27890~39038 | 1523~1204 | ||
| 33 | 1120 | 31237~43722 | 1910~1511 | ||
| 37 | 1250 | 34863~48797 | 2380~1882 | ||
| 45 | 1450 | 40441~56605 | 3202~2532 | ||
|
12號以上C式機型
|
12C | 30 | 800 | 40213~53966 | 1395~1104 |
| 37 | 900 | 43375~60712 | 1767~1399 | ||
| 45 | 1000 | 45795~63397 | 1859~1729 | ||
| 55 | 1000 | 48195~67457 | 2185~1969 | ||
| 14C | 30 | 630 | 48217~67488 | 1177~932 | |
| 37 | 710 | 54340~76058 | 1497~1185 | ||
| 55 | 800 | 61228~85699 | 1903~1506 | ||
| 75 | 900 | 68881~96412 | 2412~1908 | ||
| 110 | 1000 | 76535~107124 | 2985~2361 | ||
| 16C | 55 | 630 | 71971~100730 | 1538~1218 | |
| 75 | 710 | 81110~113520 | 1957~1549 | ||
| 90 | 800 | 91392~127920 | 2489~1969 | ||
| 110 | 800 | 91392~127920 | 2489~1969 | ||
| 132 | 900 | 102810~143910 | 3157~2497 |
|

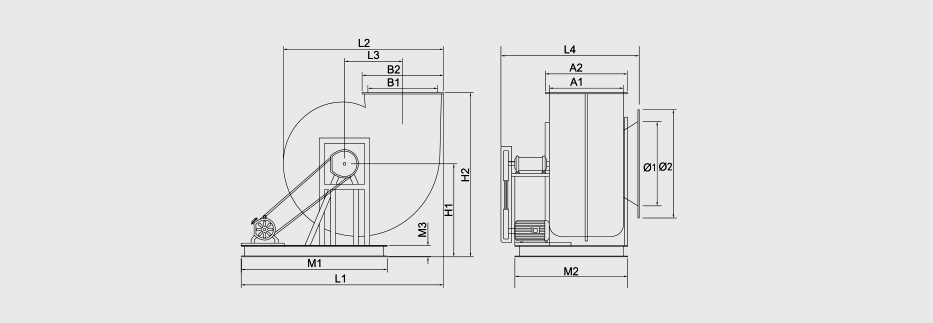

機號 Size |
進風口 (mm) |
出風口 (mm) |
外形尺寸 (mm) |
底座架 (mm) |
|||||||||||
| NO. | φ1 | φ2 | A1 | A2 | B1 | B2 | H1 | H2 | L1 | L2 | L3 | L4 | M1 | M2 | M3 |
| 3.6C | 330 | 410 | 270 | 370 | 300 | 400 | 380 | 800 | 1080 | 670 | 230 | 760 | 940 | 640 | 60 |
| 4C | 360 | 450 | 285 | 395 | 335 | 430 | 425 | 970 | 1370 | 740 | 240 | 800 | 1000 | 700 | 60 |
| 4.5C | 430 | 540 | 310 | 420 | 365 | 460 | 520 | 1030 | 1460 | 840 | 300 | 870 | 1180 | 760 | 60 |
| 5C | 450 | 570 | 360 | 480 | 420 | 510 | 580 | 1090 | 1550 | 940 | 360 | 920 | 1230 | 800 | 60 |
| 6C | 485 | 600 | 400 | 535 | 470 | 600 | 640 | 1150 | 1640 | 1170 | 400 | 1000 | 1280 | 840 | 60 |
| 7C | 595 | 700 | 470 | 615 | 585 | 680 | 800 | 1280 | 1730 | 1400 | 485 | 1120 | 1330 | 860 | 60 |
| 8C | 685 | 800 | 550 | 690 | 640 | 770 | 860 | 1430 | 2050 | 1615 | 570 | 1200 | 1585 | 1000 | 75 |
| 10C | 845 | 1000 | 700 | 840 | 800 | 935 | 1100 | 1850 | 2600 | 2200 | 680 | 1330 | 2000 | 1240 | 100 |
| 12C | 1100 | 1240 | 840 | 1040 | 940 | 1140 | 1350 | 2300 | 3500 | 2350 | 750 | 1810 | 2300 | 1450 | 100 |
| 14C | 1260 | 1430 | 980 | 1180 | 1080 | 1280 | 1680 | 2780 | 4310 | 2760 | 850 | 2110 | 2600 | 1700 | 120 |
| 16C | 1410 | 1630 | 1180 | 1380 | 1220 | 1420 | 2010 | 3250 | 5120 | 3010 | 950 | 2410 | 2900 | 2000 | 120 |
可選變頻 / 防爆 / 普通
*電機壽命長達8萬小時
316品牌軸承，耐損、精度高；
增長距長，運行更穩定；
油室大，潤滑持久；
自散熱效果好，能持久運行。
